HOME > 商品案内 > 枠組足場・枠組支保工 > 梁枠




使用条件

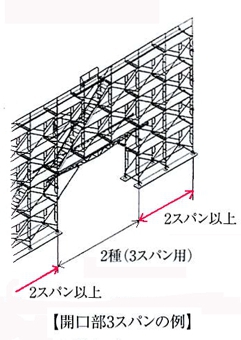

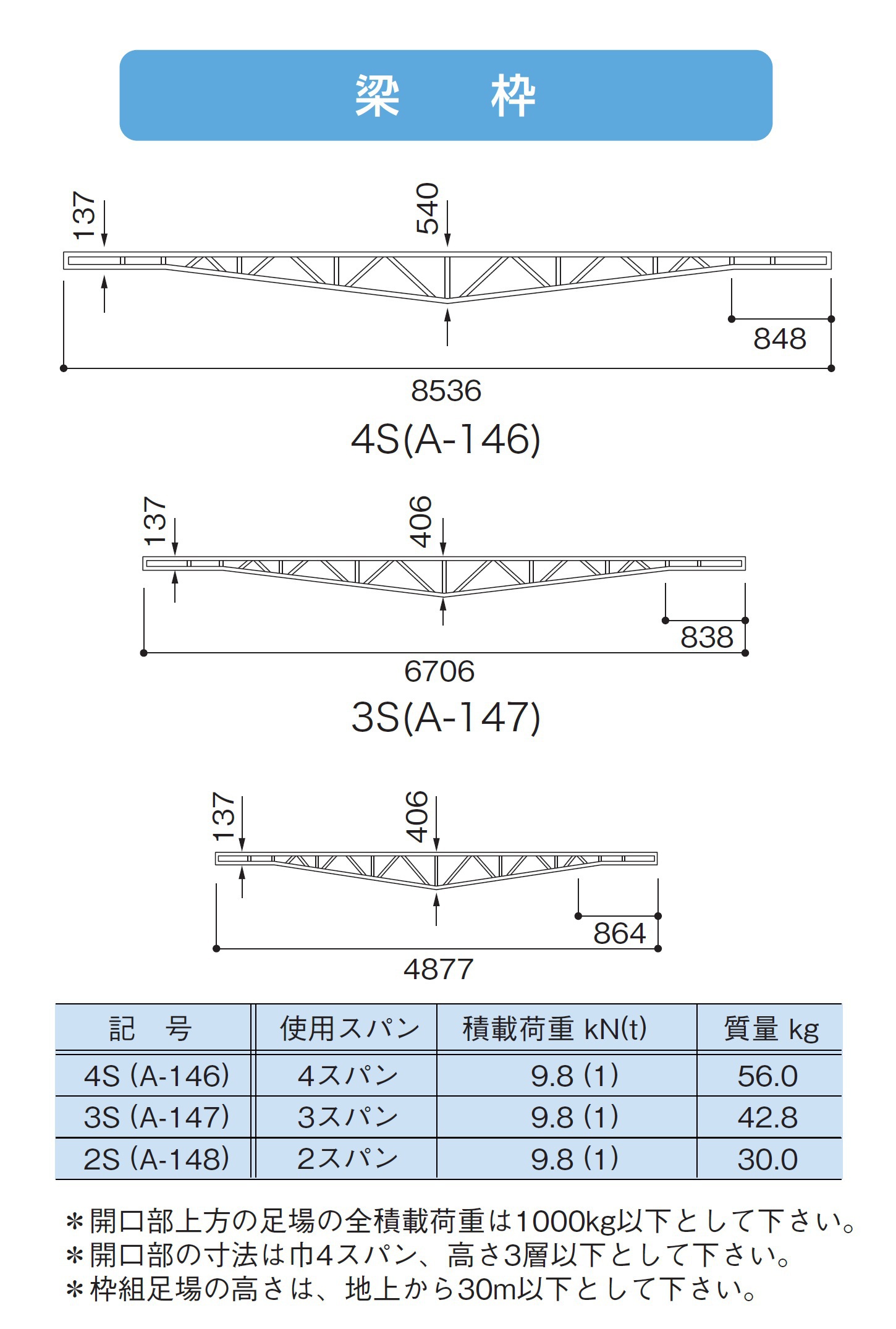

梁枠を用いた開口部の寸法は巾4スパン高さ3層以下として下さい。開口部分から外側は下記の必要スパンを確保して下さい。

   梁枠の種類          開口部端の支持部からの外方へのスパン
1種(2スパン用) 1スパン以上
2種(3スパン用) 2スパン以上
3種(4スパン用) 3スパン以上



梁枠を使用した枠組足場には全スパン・全層に、ブレース・鋼製布板を取付け、かつ決して取外さないで下さい。

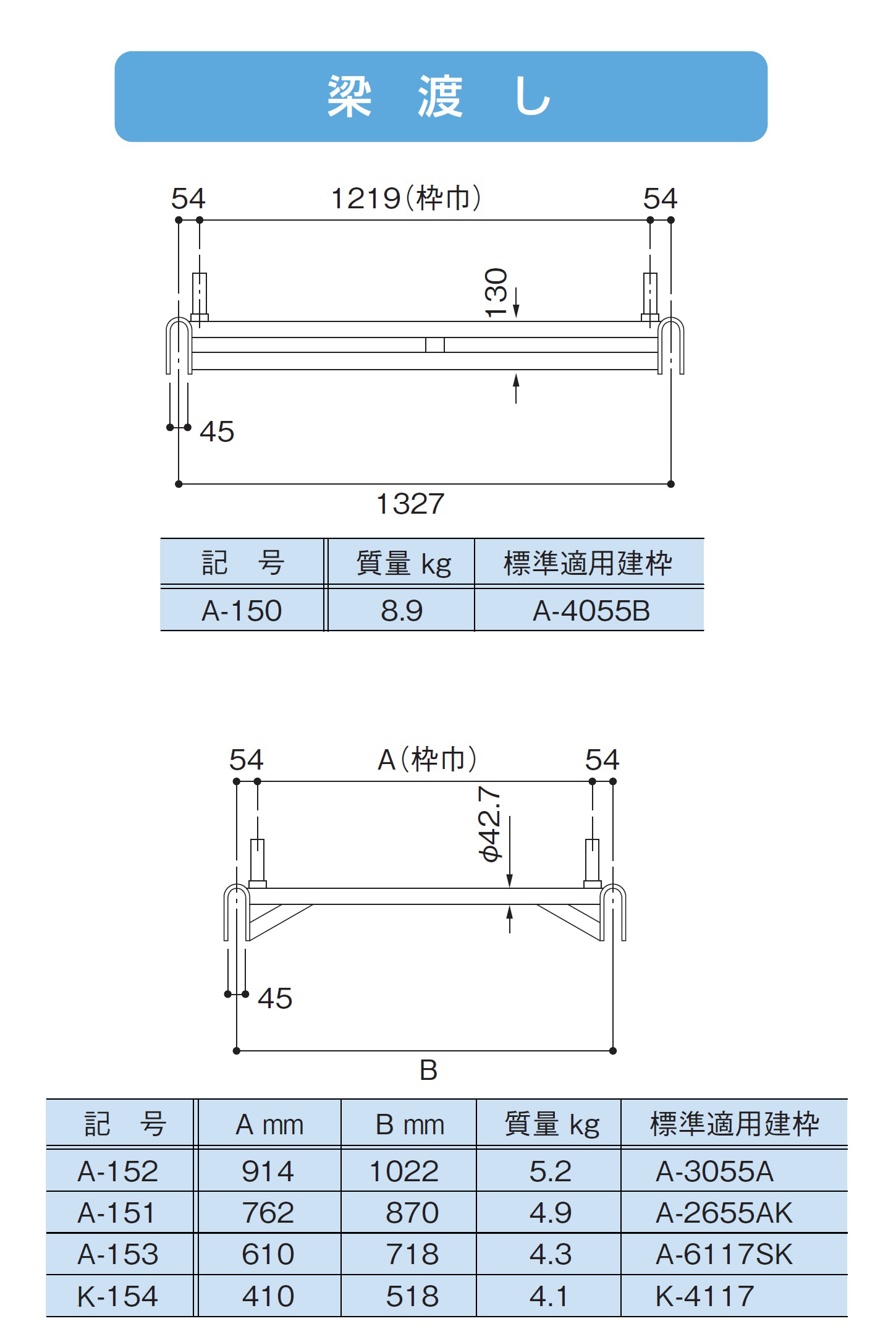

梁枠と梁枠で構成される水平構面には、梁渡し・鋼製布板等で水平構を構成し、全面に落下養生を兼ねた作業床を設けて下さい。

梁枠の両端の建枠脚柱に壁つなぎを設けて下さい。

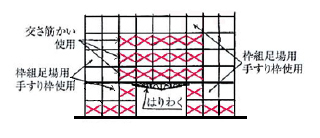

梁枠の直上部および梁枠のレベル上の両端の両構面には次表に従って、必ず交さ筋かいを使用する事。(ブレースとの併用は可能)

   梁枠上の枠組        足場の全総数     梁枠直上及び梁枠のレベル上の両端の両構面に交さ筋かいの設置が必要となる層数
1〜4 1以上
5〜8 2以上
9以上 3以上



梁枠の上方の全積載荷重は1,000kg以下として下さい。また枠組足場の高さは25m(14層)以下として下さい。ただし下記の補強等の措置を講ずるときはこの限りではありません。



g-line.gif資料

・はりわくで支持された
 わく組足場の安全確保について ya.gif

・はりわく等の使用基準 ya.gif
